技术 | DMX512灯光信号控制线,你接对了吗?

时间:2019-01-08     来源:森品     访问量:107


由于DMX512的简单性、可靠性以及灵活性,很快它就成为了将控制器(如照明控制台)与

调光器以及雾机、智能灯等特效设备连接起来的主要方法,至今已经发展成为从控制台用标准数字接口

控制调光器的方式。不过DMX512虽超越了模拟系统,但不能完全代替模拟系统。



DMX512在其物理层上使用EIA-485差分信令,并结合一个可变大小、基于包的通信协议。

DMX512不包括自动错误检查和纠正,因此对于危险的应用,例如烟火或舞台操纵的移动,

不是一种适当的控制。错误触发可能是由电磁干扰、静电放电、电缆终止不当、电缆过长或

电缆质量不佳造成的。



DMX512接口定义

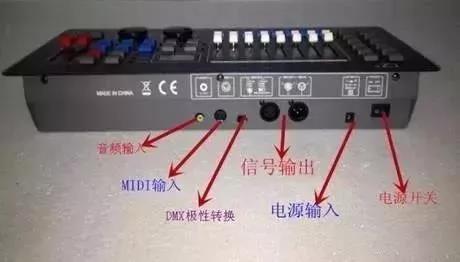

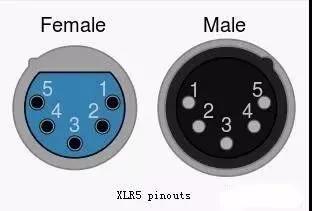

根据标准定义,同时为了区分传统的音频3芯卡侬接口,定义了5芯卡侬接口,

但是近年来3芯卡侬接口也越来越多的应用于DMX512设备上,5pin线序如下:



注意:和传统的音频接口有所不同,Pin2和Pin3的正负刚好相反,

且由于Pin 4 和Pin 5 为备用链路即目前没有定义,故通常可以只接Pin1~3。



DMX512专用线缆及最大传输距离

DMX512控制器以250kbit/s传输差分串行数据,理论上一个总线链路最长可以达到1200米 ( 3900FT),

但这不代表一条线缆最长可以用到1200米,而是加上中继器后最长可达1200米。传输距离越远,对线材的要求越高,

可以在保证特性阻抗为120Ω的前提下进行加粗线缆。



3芯卡侬和5芯卡侬接口都可以采用2芯带屏蔽的双绞线,且线缆务必满足特性阻抗为120Ω,

而特性阻抗是最重要的,不匹配的特性阻抗会扭曲数字信号波形、增加误码。



行业中很多工程人员使用普通的麦克风线缆或者RVVP 2×0.752链接,而这两种线缆均为低阻抗,阻抗几乎为50~70 Ω,

达不到标准要求的120Ω,会使得大大增加反射,大大缩短传输距离,尤其是在超过50米后,可能出现无法预测和校正的、

不规则的、完全或间断不受控制的错误信号,甚至突然停止运行。使用麦克风线或RVVP线,即使在增加导体截面积也不能增加特性阻抗,

也就是即使更粗的线也无法延长传输距离,所以务必使用专业的DMX512控制线。



需要提醒的是,这根线的外观和外径与麦克风线缆很接近,现场使用时务必看好表面标识“DMX512”,

不要用错。务必注意线缆的特性阻抗等电气指标,特性阻抗非专业人事凭肉眼看外观是看不出的。



DMX512链路及终结电阻

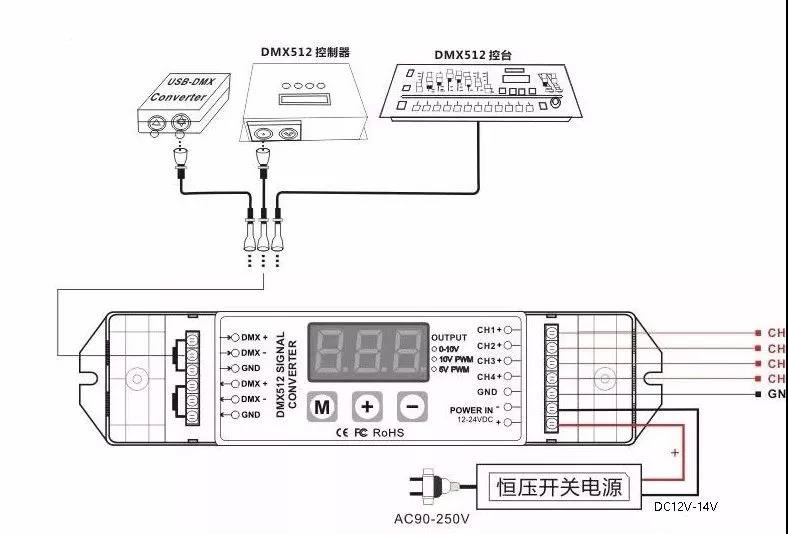

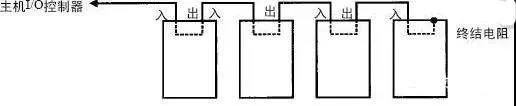

DMX512单个总线网络上不超过32个单元负载(单个设备连接)。如果超过32个单元

负载需要使用分配器通信,扩展出并行网络。负载链接采用RS485菊花莲,即串联所有的负载。



需要提醒的是,最后一组负载,需要链接一个120Ω终结电阻,终结电阻可以使用带有120Ω阻抗的卡侬头,

也可以使用小的电阻元件接在卡侬的pin2和pin3上。虽然通常情况下,没有终结电阻,有的系统也可以正常运行,

但是不能保证系统一直正常运行,而不出现闪烁、暂停、随机或非制定的灯光效果。



总结要点:

1. 一定要使用专业的DMX512控制线;

2. 负载不超过32台;

3. 最后一组负载务必使用120Ω 终结电阻。
