进博会 | 国家会展中心照明设计和道路照明创新产品

时间:2018-11-07     来源:森品     访问量:32


为了迎接进博会,整个上海打造了全新的服务配套和城市面貌,如上海夜景灯光全线升级、国家会展中心照明设计,以及为上海国家会展中心周边交通保障提供的道路交通创新科技产品等。

场馆:国家会展中心

进博会的主场馆为国家会展中心,在会议开始前进行了提升改造。

国家会展中心场馆功能提升工程涉及国家会议中心(上海)、平行论坛、立面改造、

能源中心立面改造、景观工程、泛光照明工程、智慧安防、配套工程等。其中,室内改造面积近5万平方米。

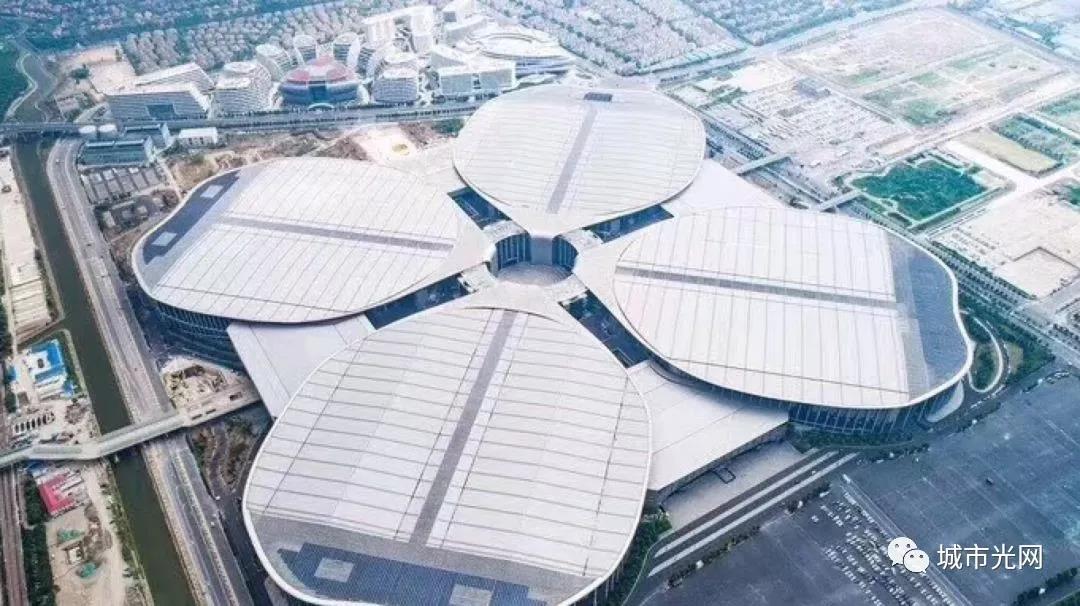

国家会展中心主体是四叶草的造型,纵横都采用了轴线对称的设计理念,从正中心发散向东南西北四个方向,伸展开柔美的叶片。

国家会展中心总建筑面积147万㎡,相当于5.7个北京鸟巢的面积,是目前世界上最大的建筑单体和会展综合体。

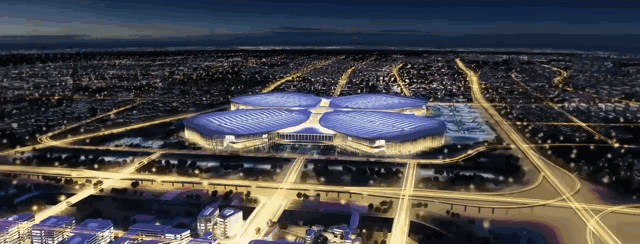

白天的国家会展中心色彩缤纷,夜晚的场馆也因为灯光艺术效果提升而更具韵味。

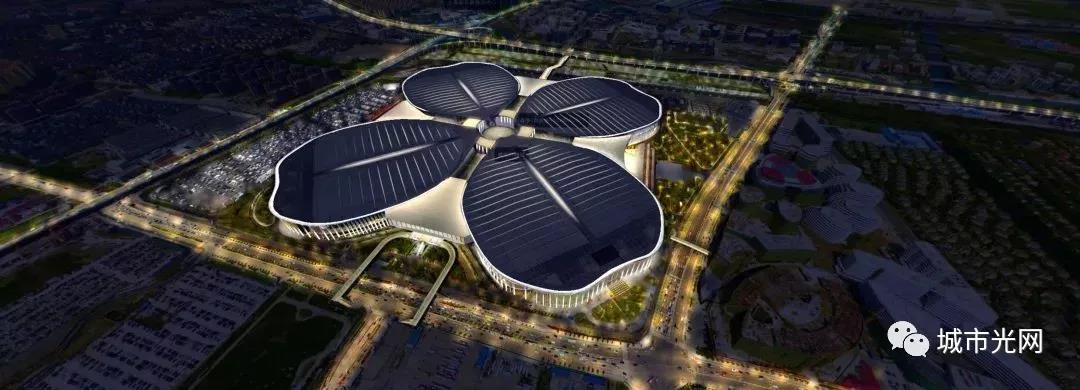

场馆整体结合屋面的建筑肌理用灯光塑造四叶草的“芯”、“脉”、“形”,并通过智能控制展现不同主题。



“芯”,在横梁格栅侧壁加装线性灯具,通过间接光的方式提供柔和的泛光表达,增强“叶茎”立体厚度; “脉”,灯具倒扣安装,不仅提高了

叶脉的粗度,也通过这种间接的方式使光线变得柔和;“形”,高低屋面边缘洗墙灯的布置,使高低层次得以突显,也使得“四叶草”整体造型得以表达。

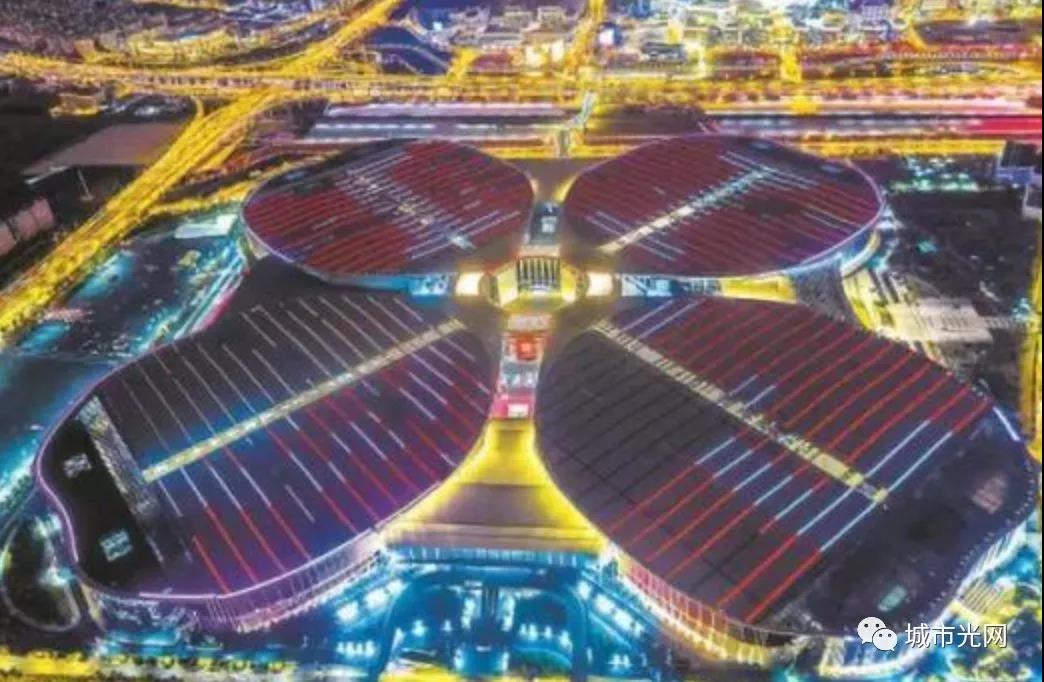

夜幕降临,当来往的航班从国家会展中心的上空飞过,可以看到四叶草的叶片、叶脉、叶茎在灯光的渲染下层次分明、生机盎然。

此外,叶片顶上的LED线条灯还可以以环绕形式呈现“CIIE”以及“I LOVE SH”等主题字样,成为上海熠熠闪光的城市夜景新名片。

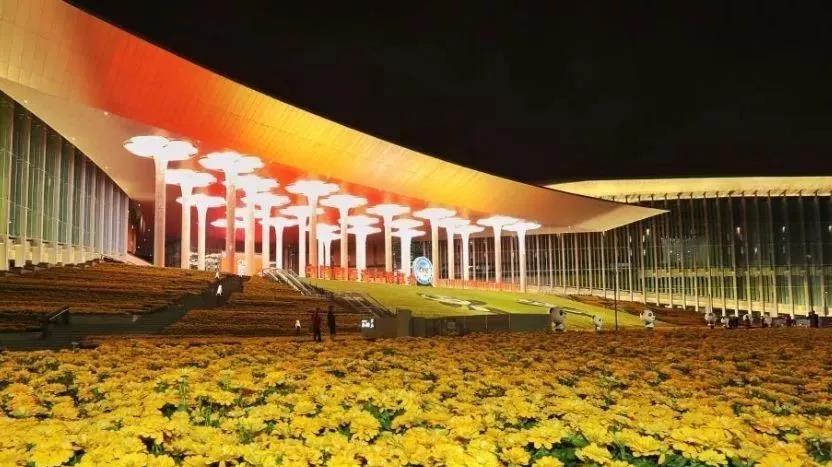

另外,南广场是各国政要及贵宾的主入口,11月4日晚,国家会展中心点亮主题灯光,南广场主通道中央台阶上的24根节气柱

分别以红、蓝、黄、绿四组灯光交替变幻,上演“春夏秋冬”四幕缤纷色彩,璀璨夺目,展现首届进博会主体LOGO,整体效果简洁大气。

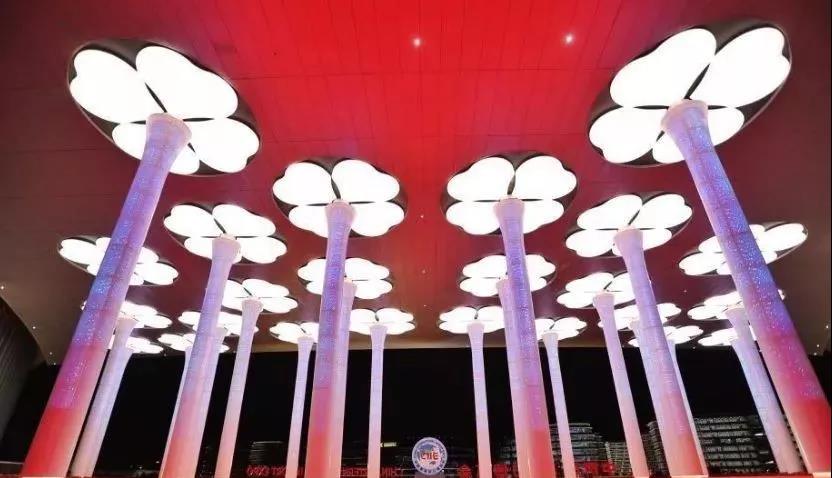

节气柱柱顶盛开着发光亚克力面板材质的四叶草,柱身外侧包饰穿孔铝板,

来宾行走在四叶草外围,将感受到“彩纱”移步换景的视觉效果,体验四季交错的景象。



国家会议中心(上海)和平行论坛场馆

根据进博会需求,有“四叶草”之称的国家会展中心西厅被改建为国家会议中心,4.2号馆也改建为平行论坛场馆。

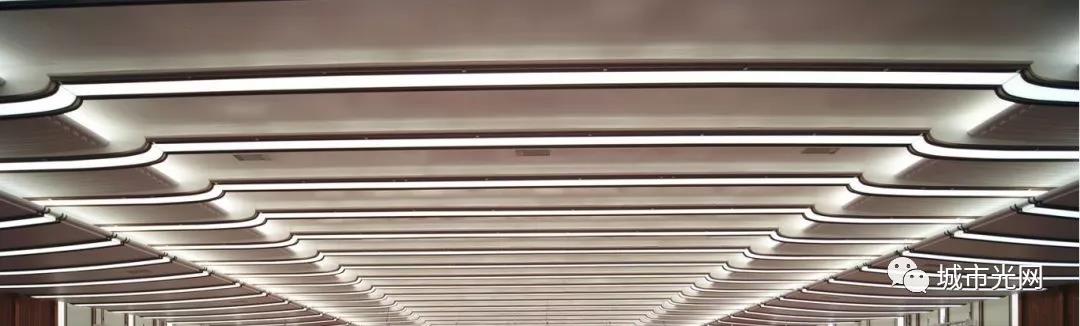

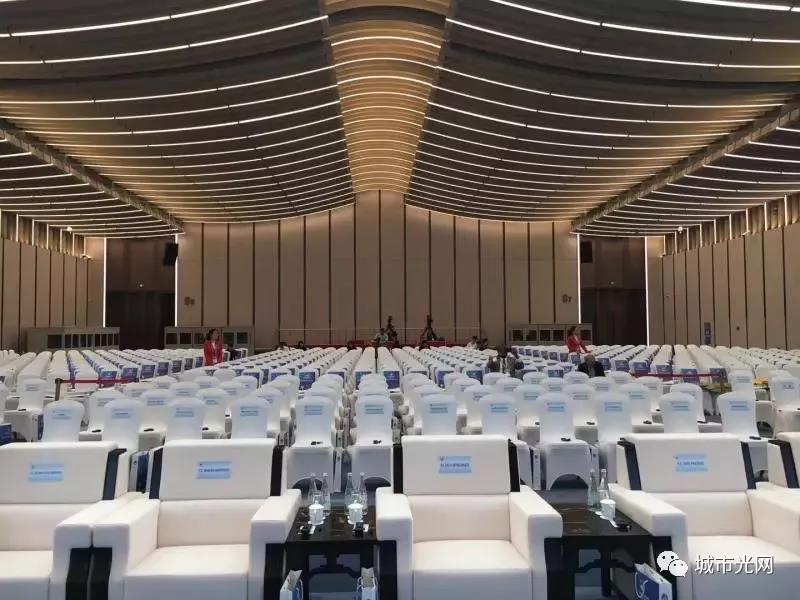

国家会议中心会场空间构架借鉴了中国古代建筑形态,但用现代手段进行表达。墙面和顶部用浅色铝板,

层层叠级,用铜条、灯带勾勒,以近似“白描”的手法展现出“庑殿顶”的轮廓,展现气势恢宏的大国风范。

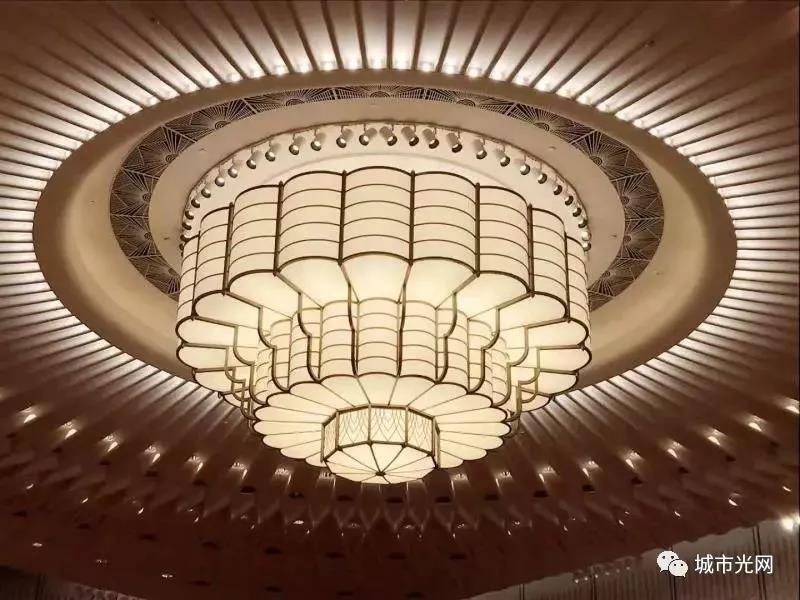

吊顶造型展现鲜花盛开的形态,中心有一枚铜艺花灯,取义“绽放”。灯光呈现圆环形态,形成“天圆地方”的格局。



“天圆地方”有和谐圆融之意,象征中国传统文化,在传统建筑中广泛使用。北京的天坛、地坛就是遵循这个原则而修建。

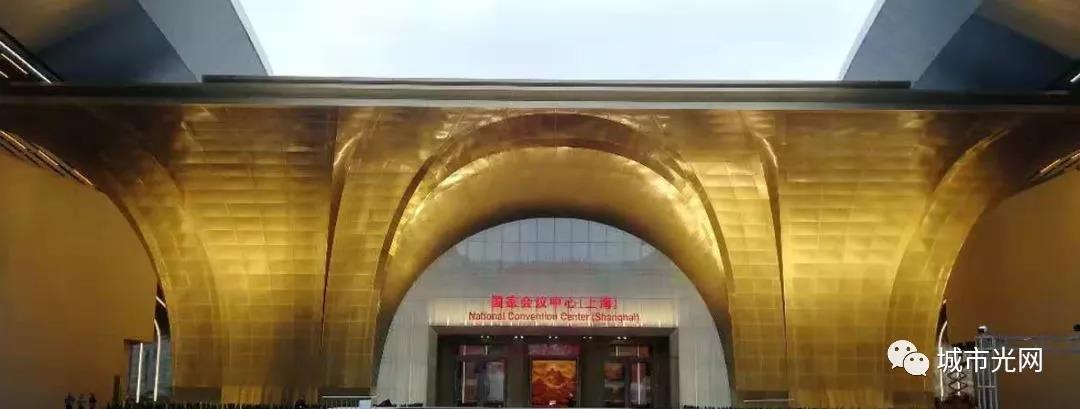

场馆中还吸纳了许多传统花卉图案。西厅的主入口金色外墙光影变幻、熠熠生辉,造型灵感源自绽放的玉兰花,

和国家会展中心的“四叶草”理念一脉相承,寓意和谐、生长、欢迎、开放。玉兰花对上海而言有特殊含义,上海市市花是玉兰中的一种——白玉兰。



另外,平行论坛前厅的吊灯,由一根百米长的“飘带”弯曲折叠成一团而构成,展现出“绣球花”的造型,寓意一带一路,团聚美满。



要把这些中国元素一一辨认出来,非常考验人们的艺术审美功底。“从整体来看,场馆设计侧重烘托意境,而不是具象表达。”

项目设计单位、华建集团华东建筑设计研究总院院长张俊杰表示,展现大国气派及典雅的海派气质,侧重于空间感的表达。其中,海派风格的体现主要在于色调和线条。


道路照明提升改造

为了成功举办进博会,上海市政府、各级主管部门及各行各业都早已展开实际行动,

包括上海夜景亮化改造与提升、交通道路指引标识完善、沿街杆体整治等具体措施。





解密一:新型“多杆合一”保道路安全

在周边道路交通安全保障方面,市建委根据《上海市道路合杆件整治技术导则》的统一规划和部署,对主要道路进行了“多杆合一”的整治工作。

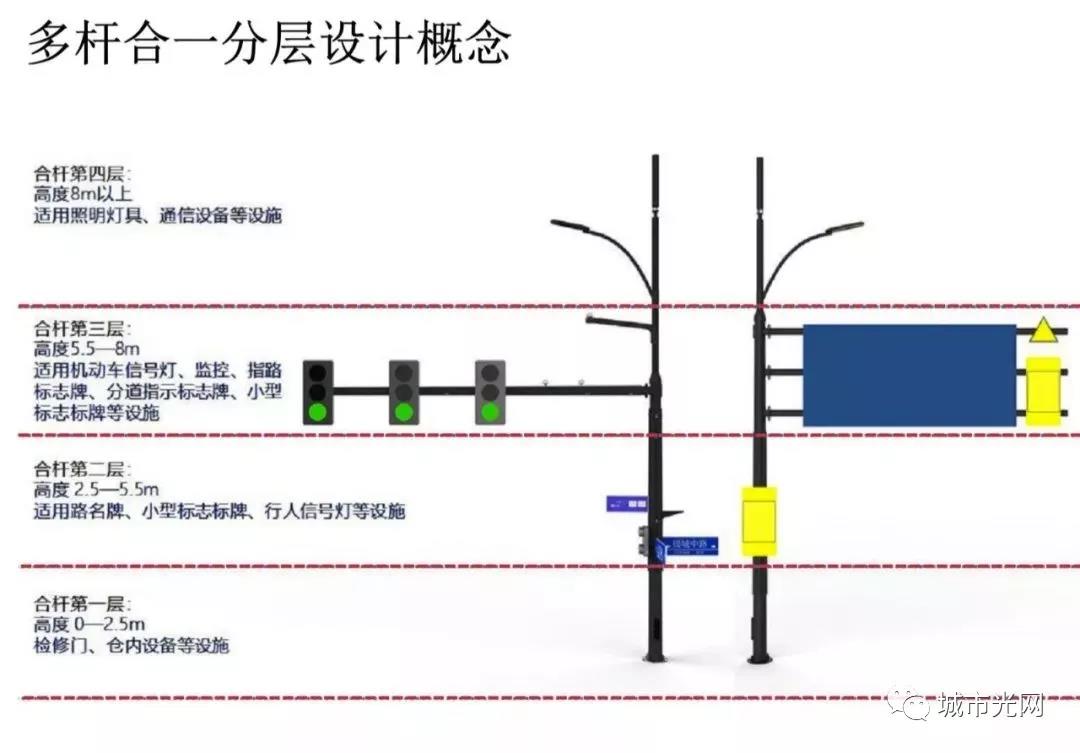

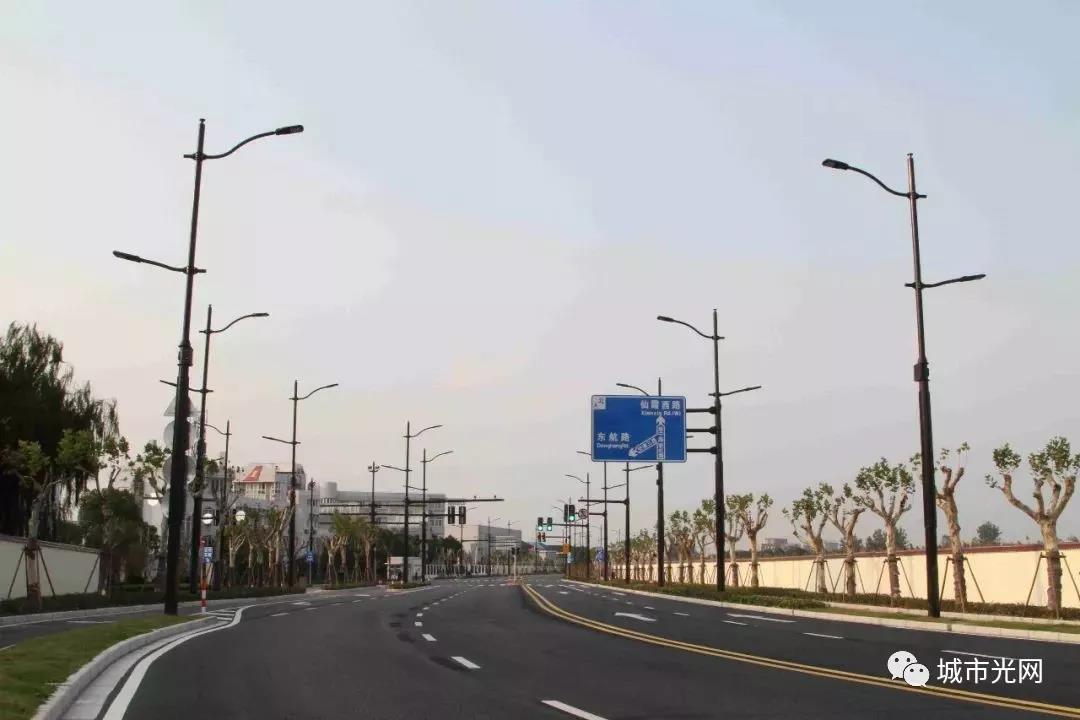

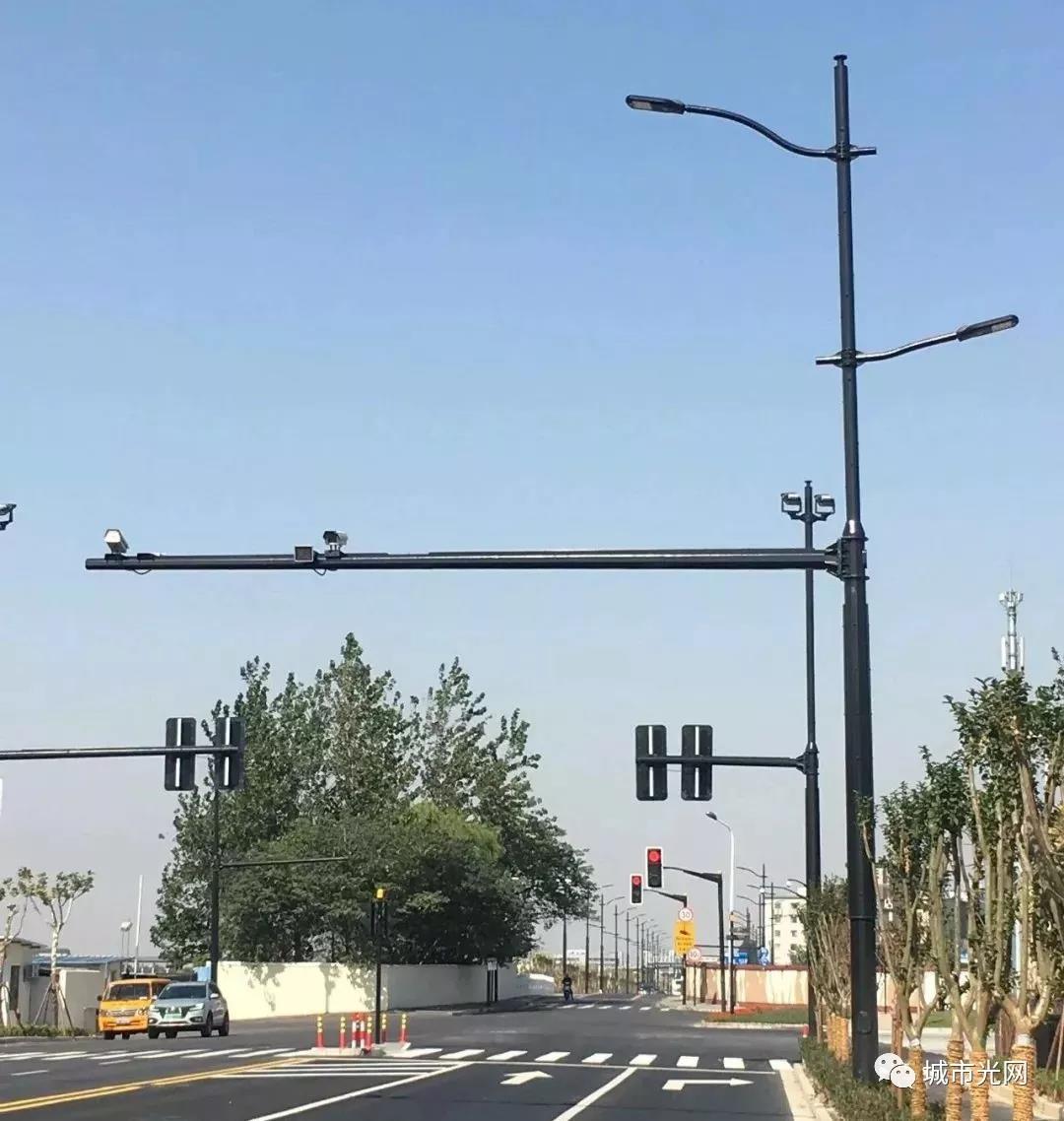

虹桥国际机场到上海国家会展中心沿线,是进博会嘉宾进出的主要路径,为解决杆体零乱、标识排列无序等现象,上海今年首次推出“升级版”路灯杆采用

高强度钢材或高强度铝合金型材,高8米以上,将分层设置,一共有四层。将通信杆、信号杆、路名杆、电线杆等“收编”进入,因此也称为“综合杆”“多杆合一”。

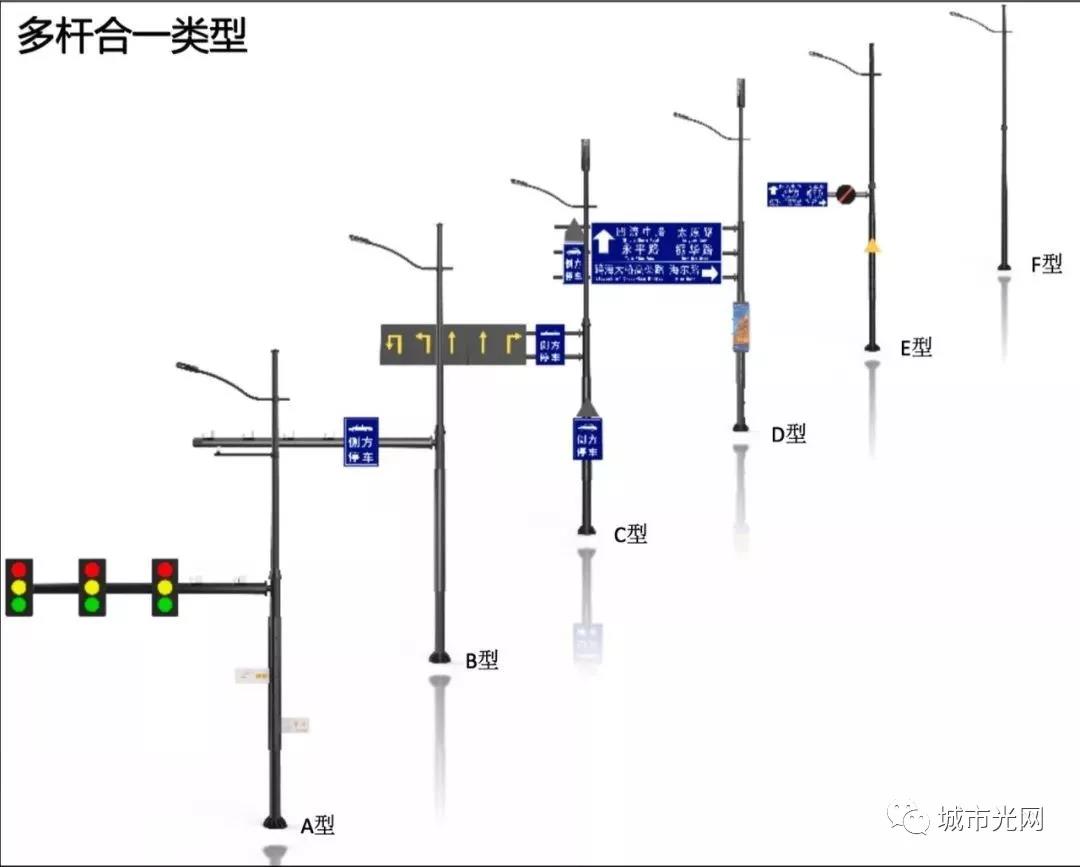

按照“多杆合一”“多箱合一”“多头合一”的原则,同步推进以道路照明灯杆为载体的综合杆建设,规范“城市家具”,是智慧城市中重要的基础设施建设。



①美观、安全,满足多杆合一功能

②杆体结构强度达到抵抗五十年内最大强风的要求

③所有设备与灯杆间均采用结构自防水

④预留安装孔位与信息化接口,兼容性强

⑤采用模块化可拆卸设计,维修方便

解密二:多功能交通诱导屏保交通畅通

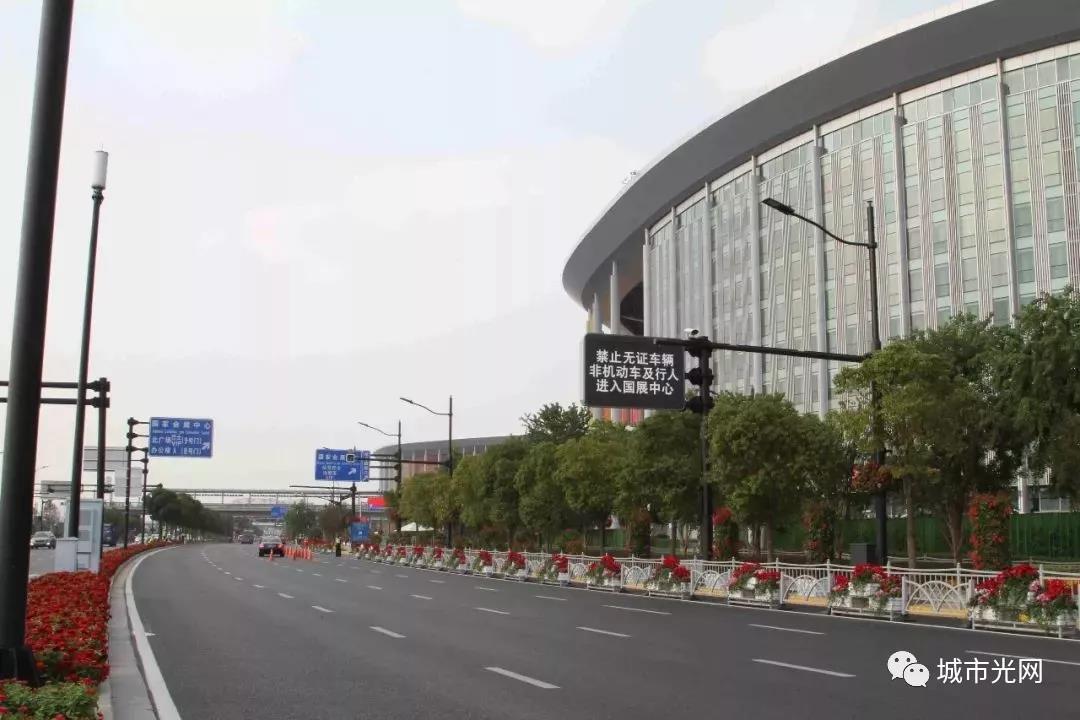

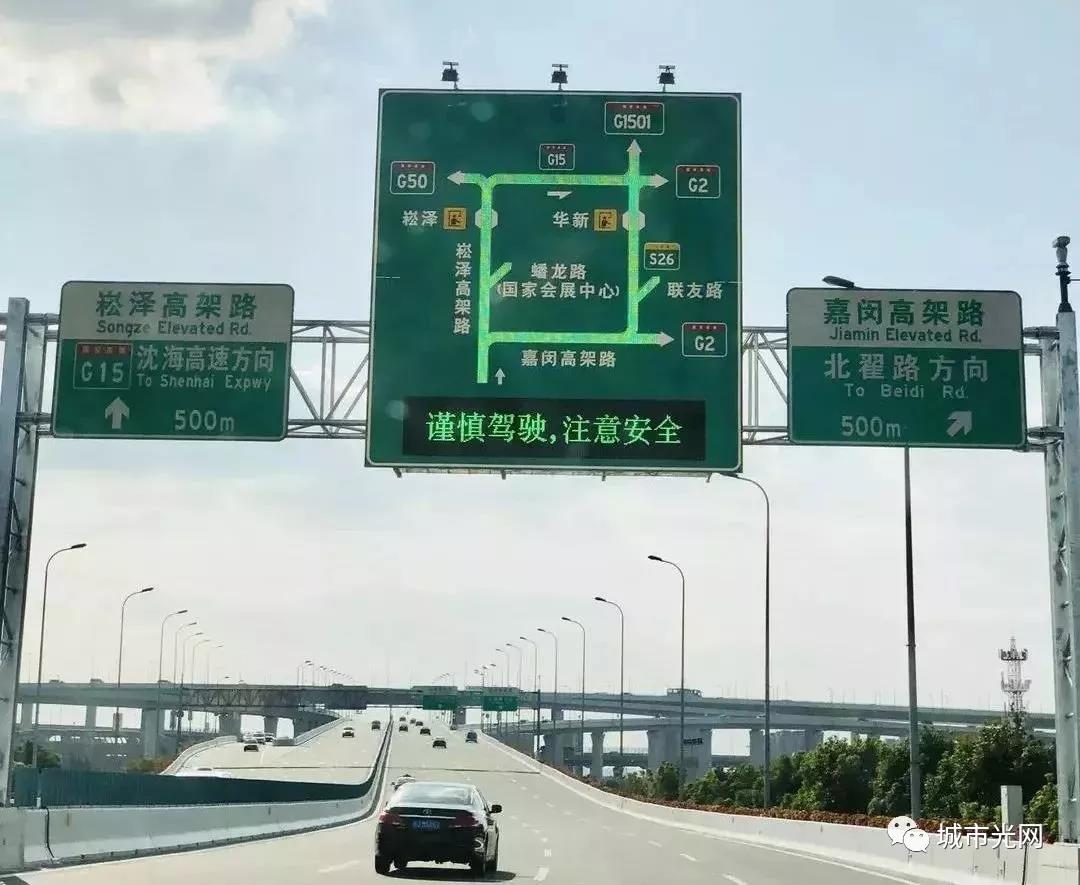

除了新型“多杆合一”外,上海市交委还对进博会周边道路采用了另一项创新科技LED产品——多功能交通诱导屏,来保障交通畅通。



这些交通诱导情报板点间距为10mm,采用模组全彩配色,亮度≥8000cd/㎡,LED视角≥110°,确保交通信息的及时发布、车流指引及道路畅通。

 新增情报板在关键节点前对备选路径进行提示,引导车流避开拥堵节点和管制路段,提前均衡车流,分散进入国家会展中心周边区域。

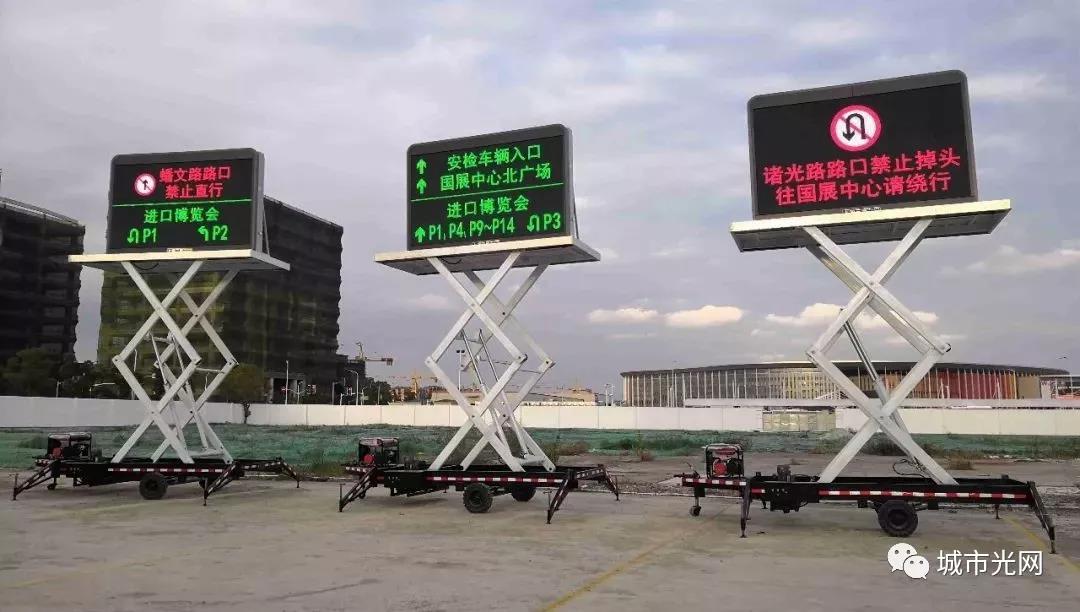

不仅增加了固定悬吊式交通诱导屏,市交委还特设了移动式交通诱导屏,根据道路交通和人流实际状况,进行可移动的指引,这对交通诱导屏的综合技术提出了更好的要求。




据了解,本次采用的交通诱导屏在原协议基础上做了更大的优化:

①优化文件加密技术

②自动检测LED屏幕信号;

③定时自检和手动命令自检;

④可按照各地日照时间调节亮度;

⑤设备参数远程设置。

解密三:LED陶瓷模块化路灯照亮周边道路

道路照明的改善与提升,也是本次道路交通安全保障的重要措施之一。

与多杆合一相匹配的道路照明设备,近600套LED陶瓷模块化路灯照亮进博会周边沿线的道路。



陶瓷模块化路灯凭借高光效、低光衰等优越性能被广泛应用于道路照明领域,其能耗较传统光源可以减少50%以上。

其采用陶瓷散热和独立像素技术,防护等级高、运行稳定可靠,LED光源部件模块化,便于灯具的规模化生产,安装维修更简便,能有效减低后期维护成本。

除了优异的光学、电气性能外,为其独立研发的智能控制系统还可实现LED道路照明灯的多级调光,远程监控等智能化管理,使道路照明节能最大化。

据悉,这些“多杆合一”、多功能交通诱导屏和LED陶瓷模块化路灯来自“上海品牌”企业——上海三思:

●供应了500余套“多杆合一”及解决方案;

●投入新增和改建的多功能交通诱导屏46块;

●提供了近600套LED陶瓷模块化路灯。
